Разбираемся вместе в разнообразии пожарных извещателей

Можно ли считать, что один из существующих видов оборудования, входящего в систему пожарной сигнализации является лучше, чем остальные?

Такое утверждение было бы неверным, так как каждый прибор имеет свои преимущества и недостатки и может использоваться в определенных ситуациях.

Поэтому рассмотрим все из выпускаемых промышленностью элементов системы, более подробно изучив извещатели.

Содержание:

1. Немного о пожарных извещателях
2. Виды датчиков и конструктивные особенности
3. Популярные марки оборудования
4. Рекомендации специалистов — как выбрать правильно

Что представляет собой данный прибор?

Это небольшая пластиковая коробочка в которой находятся различные датчики, в зависимости от вида устройства, реагирующие на одну из характеристик пожара. Иногда в корпусе располагается два прибора, в таком случае извещатель называют комбинированным.

Назначение извещателя – формирование и подача сигнала о появлении очага возгорания на пульт дежурного.

Основные виды и принцип их работы

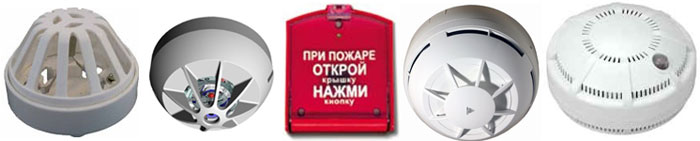

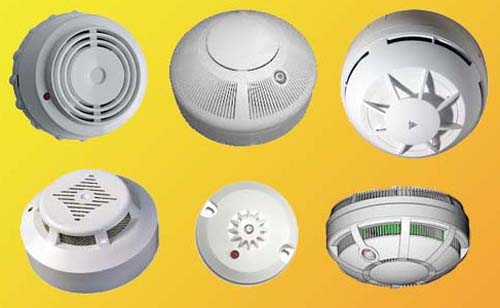

Поскольку каждый прибор может контролировать только один из физических параметров, свойственных возгоранию, то различают следующие виды пожарных извещателей:

• Дымовые
• Тепловые
• Пламени
• Ионизационные
• Комбинированные
• Ручные

Однако среди приборов, относящихся к одному виду существуют модификации, отличающиеся по многим параметрам.

Смотрим о датчиках дыма, принцип работы:

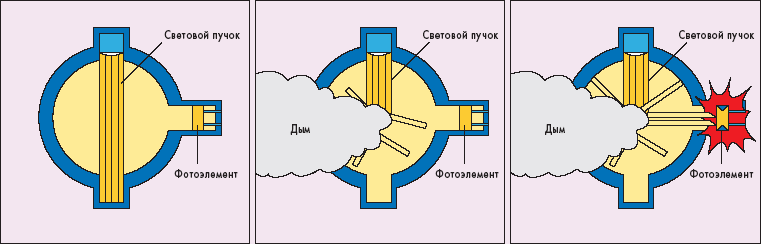

Дымовые пожарные датчики устанавливают в зонах, где в начале возгорания появляется дым. Они сравнивают поступающий электрический сигнал с контрольным значением, формируемым схемой прибора. Входящий в него светодиод формирует импульсы, подаваемые на фотоприемник.

Попадание частиц дыма в оптическую камеру прибора приводит к усилению сигнала и превышению им контрольных данных. Если такая ситуация повторяется в течении пяти повторных сравнений, то датчик регистрирует сигнал «пожар». При этом уменьшение выходного сопротивления устройства, приводит к срабатыванию и передаче сигнала на ПКП.

Возвращение в исходный режим происходит после снятия прибора с питания на срок от 3 с. Датчики дыма различных модификаций имеют чувствительность до 0,2 дБ/м.

Применение дымовых датчиков допускается в следующих условиях:

• При температуре от -40 до +60° С
• Влажности до 98%
• Ветре до 10 м/с

Тепловые приборы пожарной сигнализации используют для фиксации изменения температуры в результате появления очага возгорания на под контрольном объекте. Сигнал от них на ПКП передается замыканием шлейфа.

Смотрим видео о устройстве и принципе работы теплового датчика:

Принцип действия таких устройств состоит в измерении температуры окружающей среды через короткие промежутки времени. Каждый проход приводит к свечению светодиода. Превышение контрольного значения температуры создает импульс с большой амплитудой и приводит к замыканию ключа. При этом ток пройдя через диодный мост поступит в шлейф, что приведет к включению светового элемента и срабатыванию КПК.

Тепловые датчики применяются для ежедневной круглогодичной работы в жилых и промышленных помещениях. Они способны использоваться в комплексе с ПКП имеющими шлейф постоянного или переменного тока. Не допускается применение данных устройств на химическом производстве, где возможно воздействие агрессивными средами, а также при отрицательной температуре.

После того как выбрали пожарный датчик пламени, его нужно  установить в зоне, где начальная стадия пожара сопровождается появлением открытого огня. Внутри прибора располагается элемент фиксирующий появление огня. Причем в верхней части корпуса электронного блока располагается его окно, а в нижней – индикатор «пожар».

Смотрим видео об извещателях пламени:

Автоматическая оптоэлектронная схема, входящая в состав датчика, обнаружив загорание в зоне контроля, тут же передает сигнал в шлейф и на светодиод в корпусе прибора. Появление огня фиксируется через окно, расположенное на чувствительном элементе, откуда передается на фотоприемник и преобразуется в электрический сигнал. Он обрабатывается по специальному алгоритму и только потом решается вопрос о переключении устройства в состояние «пожар».

Возвращение прибора в состояние выключено осуществляется при снятии напряжения питания на срок от 2 с. Автоматические пожарные извещатели рассчитаны на постоянную бесперебойную работу по двухпроводному шлейфу с ПКП различных типов.

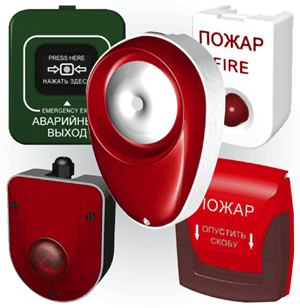

Ручные датчики используются для активации сигнала тревоги в случае возникновения очагов возгорания. Конструктивно он представляет собой пластиковый корпус снаружи которого располагается кнопка или рычаг, их включение приводит к увеличению сопротивления шлейфа (уменьшению внутреннего) и подсветке индикатора.

Современные ручные пожарные извещатели рассчитаны на непрерывную работу в закрытых помещениях и на улице в комплексе с различными модификациями ПКП.

Питание прибора, а также передача сигнала тревоги выполняются по двухпроводному шлейфу противопожарной сигнализации.

Ионизационные датчики или радиоизотопные срабатывают в результате воздействия дыма на ток внутренней камеры прибора. Их принцип работы связан с ионизацией воздуха в результате его радиоактивного облучения. Попадание в камеру противоположно заряженных электродов, приводит к возникновению ионизационного тока, при снижении подвижности частиц он уменьшается, что приводит к формированию сигнала тревоги.

Рассматриваемые датчики успешно применяются в дымах любой природы, но имеют значительный недостаток – использование в них источника радиации. Эта особенность привела к запрету на монтаж пожарных извещателей данного типа в зданиях, где постоянно присутствуют люди. Поэтому большого спроса на такие датчики не наблюдается.

Пожарные комбинированные извещатели – устройство в корпусе которого объединены два различных датчика, например, тепловой и дымовой. Формирование сигнала в таких приборах происходит после анализа информации с каждого устройства.

Назначение и популярные марки

Пожарные беспроводные извещатели являются основным элементом сигнализации. Они в своем роде ее глаза, так как способны зафиксировать появление очага возгорания на начальном этапе и передать сигнал о его появлении на ПКП.

На рынке они представлены продукцией от зарубежных и отечественных производителей. Наибольшей популярностью пользуются радиоканальные пожарные извещатели компаний:

• РЭЗ Спецавтоматика
• Риэлта
• Эталон
• СПЭК

Их продукция относится к сегменту средней ценовой категории, имеет высокое качество, в связи с применением комплектующих от мировых лидеров. Она доступна практически для всех желающих и может эксплуатироваться на протяжении длительного промежутка времени.

Рекомендации профессионалов

Оценивая типы пожарных извещателей необходимо учитывать не только технические характеристики продукта, но и конструктивные особенности помещения. Например, пожарный датчик для сауны не может быть тепловым, так как в ней постоянно высокая температура, изменение которой и фиксирует данный прибор. Для таких помещений лучше выбирать дымовые или датчики пламени.

На нефтебазах, предприятиях, имеющих взрывоопасное производство и других аналогичных помещениях лучше устанавливать извещатели пожарные взрывозащищенные. Их конструктивные особенности позволят функционировать приборам даже в критической ситуации.

Как видите в зависимости от специфики помещения выбирается и вид датчика. Поэтому назвать один из них самым лучшим нельзя. С точки зрения эффективности работы наибольший интерес вызывают комбинированные модели, так как они фиксируют сразу два параметра, свойственных возгоранию. Именно они смогут определить возникновение очага возгорания на самом раннем этапе.
